PCE電機旋轉方向傳感器 DRH E090

PCE DRH-E 030  電機旋轉方向傳感器

PCE DRH-E 090  電機旋轉方向傳感器

PCE  DRH-E 180  電機旋轉方向傳感器

PCE  DRH 180      電機旋轉方向傳感器

1. 描述

 該旋轉方向傳感器能夠非接觸式檢測直流電機的旋轉方向。電機啟動時（磁場變化時），傳感器會立即檢測旋轉方向并進行邏輯判斷。

測量結果以高電平形式通過數字輸出端“OUT ROTATIONAL DIRECTION 1”或“OUT ROTATIONAL DIRECTION 2”提供。這些輸出端具有短路、過載和感應峰值保護功能。

傳感器在轉子開始轉動前即可檢測旋轉方向。測量時，輸入端“START”需為高電平。之后，輸出端“OUT START MOTOR”將被激活。此信號表示傳感器已準備就緒，電機可以啟動。電機啟動后，旋轉方向?qū)⑼ㄟ^“OUT ROTATIONAL DIRECTION 1”或“OUT ROTATIONAL DIRECTION 2”的高電平指示，并保持至下一次“START”信號輸入。

 以下故障可被識別：

1.1 因電纜接反導致的旋轉方向錯誤

1.2 因磁鐵極性反轉導致的旋轉方向錯誤

 2. 電氣數據

| 小工作電壓       | 23 V-       |

|--------------------|-------------|

| 大工作電壓       | 25 V-       |

| 數字輸出大電流（OUT ROTATIONAL DIRECTION 1、OUT ROTATIONAL DIRECTION 2、OUT START MOTOR） | 100 mA      |

| 測量?jī)x表大輸出電流 | 4 mA        |

| 線性輸出大電流   | 4 mA        |

24 V工作電壓下的特性值：

| 空載供電電流       | 68 mA       |

|--------------------|-------------|

| 數字輸出高電平電壓 | 工作電壓–2V = 22V |

| 數字輸出低電平電壓 | 0.7V        |

| 輸入端“START”高電平信號閾值 | （工作電壓–1V）/ 2 = 11.5 V |

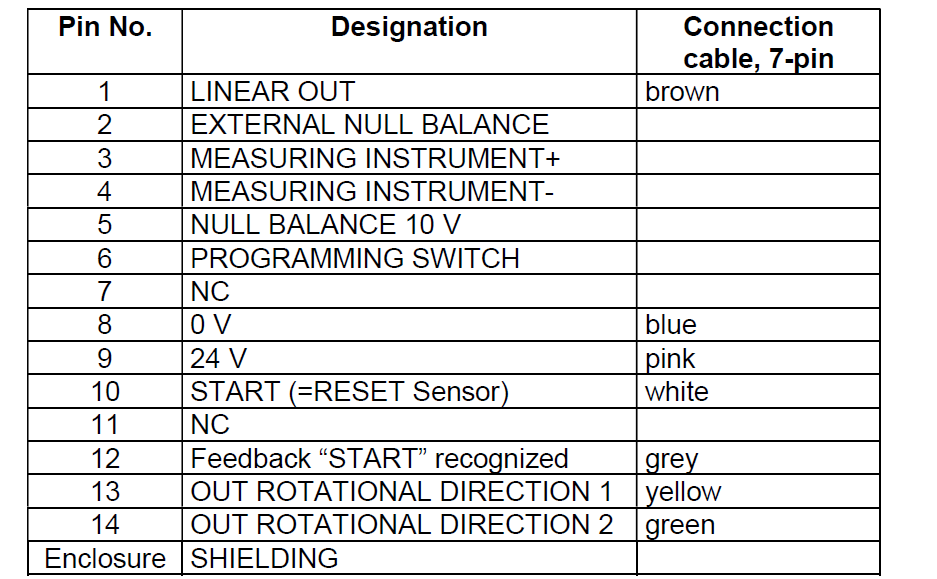

 3. 引腳分配

 4. 傳感器定位

 為確保可靠檢測電機旋轉方向，傳感器需正確安裝。

 通常應選擇兩個定子磁鐵之間的區域。不同型號的安裝角度如下：

 4.1 旋轉方向傳感器示意圖

 傳感器連接

扁平側

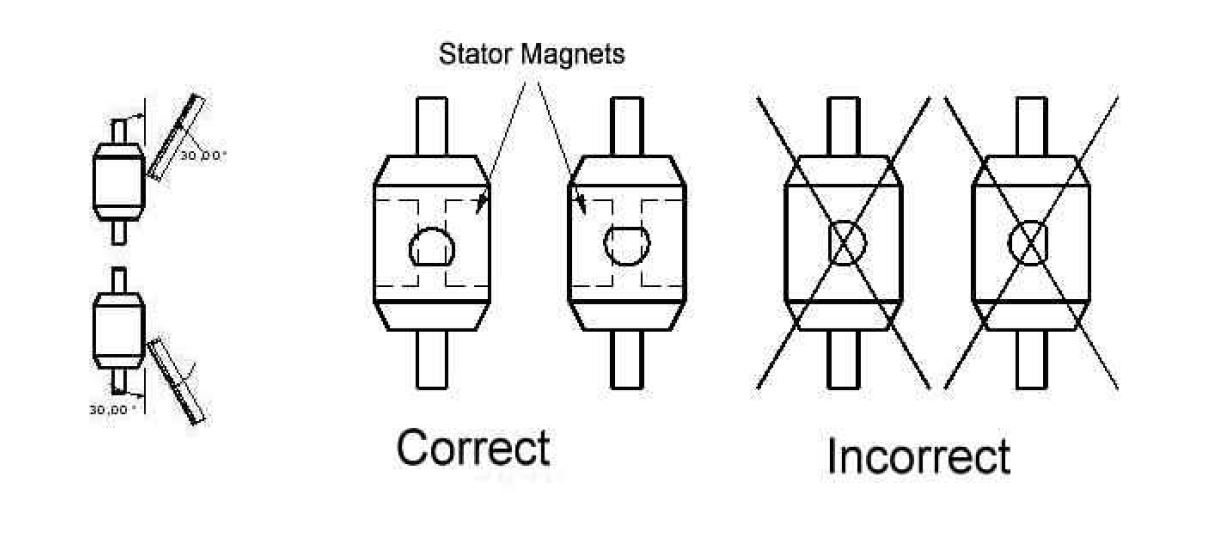

 4.2 DRH E 030 = 30°安裝角

 定子磁鐵

正確

錯誤

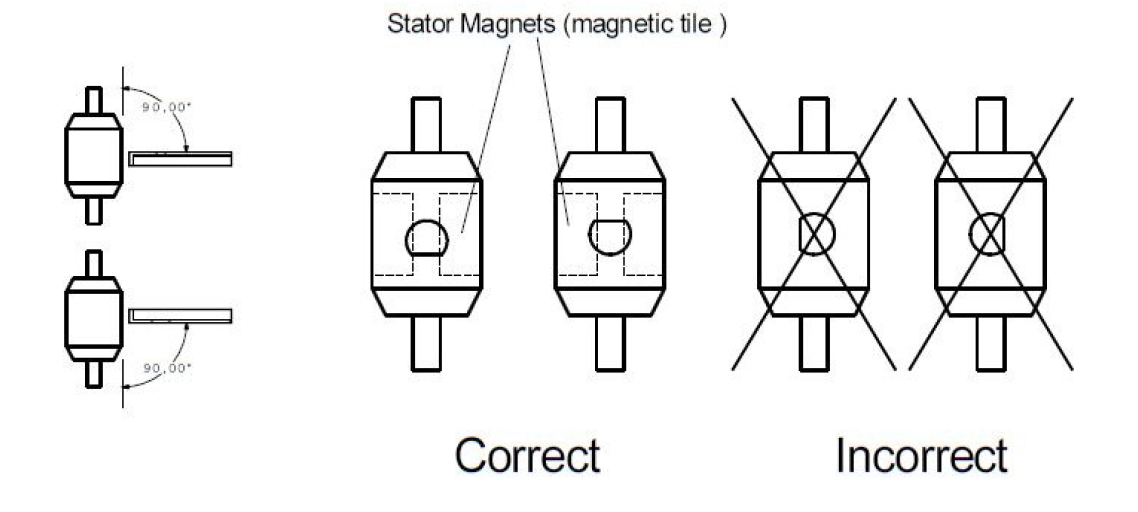

 4.3 DRH E 090 = 90°安裝角

 定子磁鐵（磁瓦）

正確

錯誤

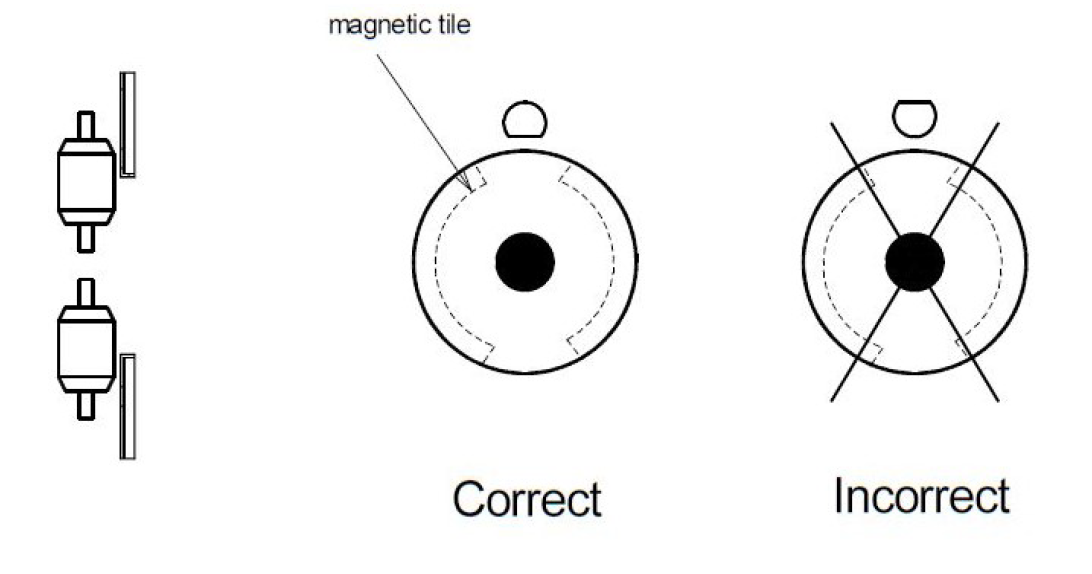

 4.4 DRH E 180 = 180°（或0°）安裝角

 磁瓦

正確

錯誤

注意！必須確保傳感器相對于電機的位置正確。

僅在兩塊定子磁鐵之間的間隙中才能準確判斷旋轉方向。

啟動信號只能在電機就位時發出。此外，霍爾元件在受到強烈機械沖擊時會發出信號，可能導致測量結果失真，因此需避免傳感器受到機械沖擊。

5. 訂購信息

 30°版本：DRH-E 030

90°版本：DRH-E 090

180°版本：DRH-E 180

 注意： DRH-E版本通電后需10分鐘“預熱時間”。

 6. 使用PCE TEST-BOX-3補償干擾磁場

1. 干擾磁場補償

   - 開關置于“Internal”時，條形圖顯示環境磁場強度。

   - 出廠時傳感器已在磁屏蔽下設置為“min”。若條形圖顯示超過3格，則存在干擾磁場，可能影響測量。

 2. 使用測試盒補償

   - 傳感器前方不得放置測試對象！

   - 將開關撥至“External”。

   - 調節電位器直至條形圖顯示為“min”。

   - 此時可確保測試無誤。

 3. 重新校準傳感器

   - 將開關撥至“Internal”。

   - 按編程和測試模式說明操作，同時進行功能測試。

   - 完成后傳感器可脫離測試盒正常運行。

PCE連接電纜Clac 802

 將Clac 802連接電纜接入傳感器。拔插時請勿扭轉插頭，否則可能導致電纜短路并損壞傳感器。

 LEMO自鎖系統允許通過軸向插入插頭完成連接。

鎖定后，僅能通過拉動外釋放套筒斷開連接，直接拉拽電纜或其他部件無效。

 需斷開時，軸向拉動外釋放套筒即可解鎖并拔出插頭。
